L1 & L2 正则化是长什么样子的？

The Beauty of Mathematics

2021-04-15 约 3568 字预计阅读 8 分钟次阅读

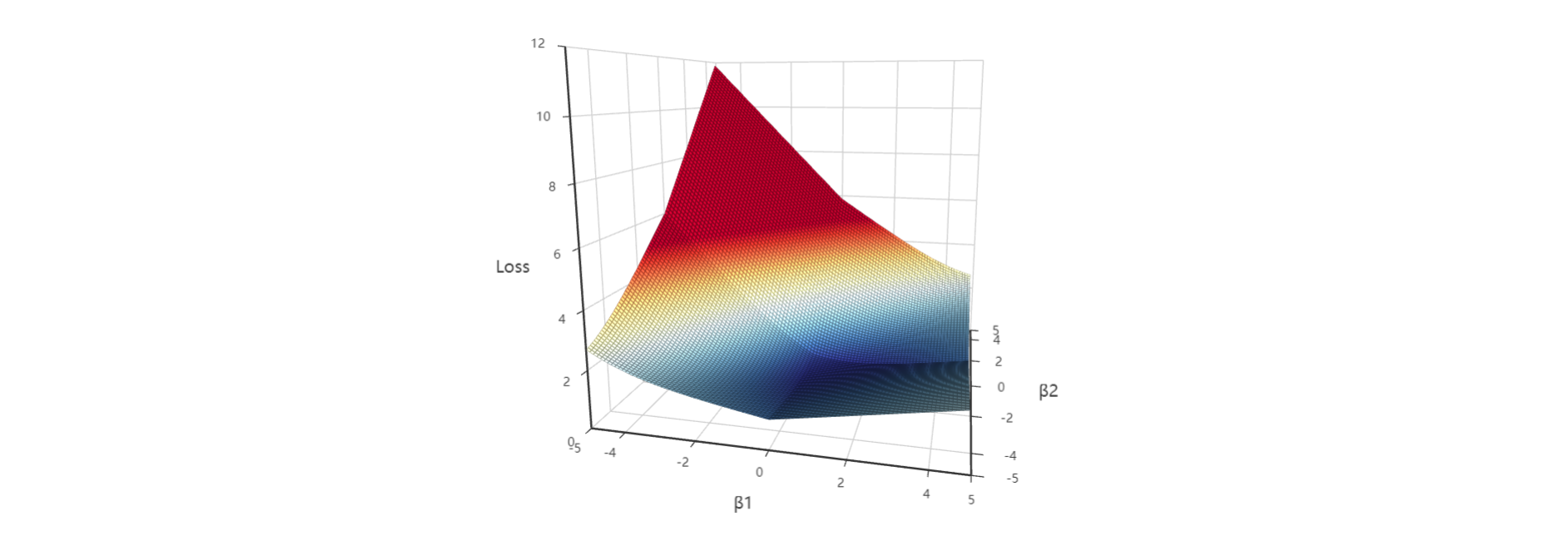

/posts/2021/cross-entropy-loss-visualized/cover.png

这篇文章想写很久了，最近终于解决了在博客中插入Echarts的问题，于是终于把它写完了。这篇文章主要是尝试对L1和L2正则化做了可视化，使用交叉熵损失函数使用基础损失函数。由于在其它地方也没有看到过类似的东西，所以觉得写一篇出来还是有点意义的。 3D可视化的图像可以帮助对损失函数，正则化的理解。并且也能直观地解释一些问题，比如为什么L1正则化会导致稀疏模型，会产生特征选择的效果。

正则化的概念了解很久了，但是第一次觉得正则化中的某些东西会成为一个问题，还是看到了小熊猫的B站视频里关于尖点的描述(在24:20)。于是我产生了好奇，如果把带正则化项的损失函数可视化出来，会是什么样的呢？于是就有了这篇文章。

1. 交叉熵损失 ¶

考虑一个简单的神经网络:

/posts/2021/cross-entropy-loss-visualized/simple_neural_network.png — 一个简单的有2个参数的分类网络

这个网络的前向计算公式为: $$\hat{z_1}=\beta_1x$$ $$\hat{z_2}=\beta_2x$$ $$Softmax(\hat{z_i}),\ i\in{2}$$ 这个网络只有两个参数$\beta_1$和$\beta_2$，考虑使用交叉熵损失函数: $$J(\beta)=-p\log(q)-(1-p)\log(1-q)$$ $$=-p\log(\frac{e^{\beta_1x}}{e^{\beta_1x}+e^{\beta_2x}})-(1-p)\log(\frac{e^{\beta_2x}}{e^{\beta_1x}+e^{\beta_2x}})$$ $$=…$$ $$=-p\log{e^{\beta_1x}}-(1-p)log{e^{\beta_2x}}+log(e^{\beta_1x}+e^{\beta_2x})$$ $$=-p\beta_1x-(1-p)\beta_2x+log(e^{\beta_1x}+e^{\beta_2x})$$ 这里，$p$代表真实值，$z_1$ 和 $1-p$ 代表 $z_2$ 的真实标签, $\beta_1$ 和 $\beta_2$ 是模型参数, $x$ 代表模型输入，是一个标量（只有一个x）.

然后，根据此公式，交叉熵损失函数就可以被可视化为：

（以下所有3D图均可拖动、放大、缩小）

(为了方便，p和x都被设定为了1，因为我们目前只关心损失是如何根据模型参数$\beta_1$和$\beta_2$变化的)

在上面的图中我们可以看到一个平滑的曲面，这个曲面在$\beta_1$趋近于正无穷，$\beta_2$趋近于负无穷时取得最小值。可以大致理解为，如果没有正则化项，那么梯度下降法会尽可能让$\beta_1$和$\beta_2$变得非常大(小)，以此可能会更容易得到一个过拟合的模型。

2. 带L1正则化的交叉熵损失 ¶

为了避免参数值过大（过小），也就是避免过拟合，我们可以使用正则化。

L1正则化是在损失函数上加入参数的一阶范数之和：

$$J(\beta)=-p\beta_1x-(1-p)\beta_2x+log(e^{\beta_1x}+e^{\beta_2x})+\lambda{(||\beta_1||_1+||\beta_2||_1)}$$ 其中$\lambda$为L1正则化系数。

下面的图展示了在不同L1正则化系数的情况下，对损失函数图像的影响：

不知道你们看到这些图的第一反应是什么，我个人还是觉得比较震撼的，一方面是很美，另一方面3D图一下子把一个抽象的东西变得直观了起来。

可以看到L1正则化使损失函数曲面产生了折叠，并且不同$\lambda$值对于损失函数曲面的折叠程度是不同的。

另外注意到，折叠槽正巧就位于$\beta_1=0$和$\beta_2=0$两个位置，也就是坐标轴上。这就使得模型更容易到达$\beta_1$或$\beta_2$为0的地方。并且，这就是L1正则化会导致稀疏模型的原因！

Tensorflow怎么处理函数局部不可导的情况？

在Tensorflow中，不可导的点的导数会直接被设为0

见 https://stackoverflow.com/a/41520694

下面这段代码可以测试在不同的分段函数情况下，x=0点的导数值：

1
2
3
4
5
6
7


import tensorflow as tf
x = tf.Variable(0.0)
y = tf.where(tf.greater(x, 0), x+2, 2)  # 这里的分段函数为：y=2 (x<0), y=x+2 (x>=0)
grad = tf.gradients(y, [x])[0]
with tf.Session() as sess:
    sess.run(tf.global_variables_initializer())
    print(sess.run(grad))

坐标轴下降法

为了解决L1正则化带来的局部不可微问题，有时候可以使用坐标轴下降法来代替梯度下降法。

坐标轴下降法不计算梯度，转而沿着坐标轴方向更新参数，因此避开了局部不可微的问题。

详见 https://en.wikipedia.org/wiki/Coordinate_descent

3. 带L2正则化的交叉熵损失 ¶

下面是带L2正则化的交叉熵损失公式：

$$J(\beta)=-p\beta_1x-(1-p)\beta_2x+log(e^{\beta_1x}+e^{\beta_2x})+\Omega{(||\beta_1||_2^2+||\beta_2||_2^2)}$$

下面的一系列图展示了在不同L2正则化系数Ω的情况下，损失函数的样子：

可以看到L2正则化使得原来的损失函数产生了弯曲，使得损失达到最小值的点不再是当$\beta_1$取到正无穷，$\beta_2$取到负无穷！而是有了一个特定的位置。并且在L2正则化系数变大时，这个点也会更靠近零点（$\beta_1=0$，$\beta_2=0$）。

4. 同时带有L1和L2正则化的交叉熵损失 ¶

L1和L2正则化可以同时生效，如下图:

5. 结论 ¶

L1正则化

对参数的绝对值之和进行惩罚，导致稀疏模型
稀疏模型会有参数选择的效果
稀疏模型更简单且更容易解释，但是比较不容易学习到复杂的关系（毕竟很多不重要的参数值可能都变为了0）
对样本异常点比较稳定，不太容易受其干扰

L2正则化

对参数的平方项进行惩罚，可以得到稠密模型
稠密模型一般来讲具有更好的模型精确度
对样本异常点比较敏感
